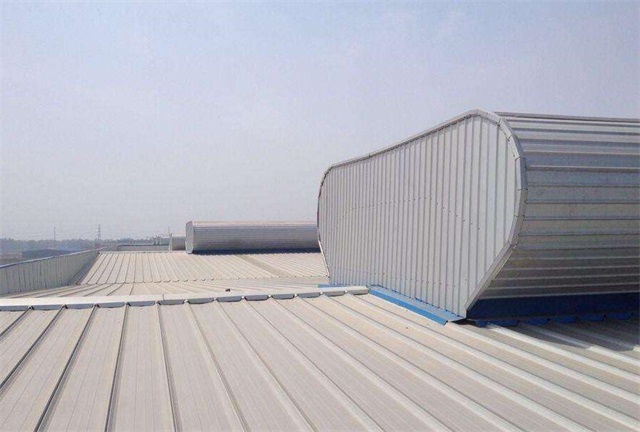

屋面通風氣樓

　　屋面通風氣樓是一種自然通風系統，以室內外溫差熱量差為動力，低處吸入新鮮空氣，屋面通風氣樓頂部驅散室內污染空氣，相對動力風機來說有很多優點。

　　屋面通風氣樓現如今已經被廣泛的應用化工電子、電力冶金各制造行業的建筑房頂。

　　屋面通風氣樓施工特點

　　1.整個屋面通風氣樓與屋面同向平行，降低風壓及臺風侵襲;

　　2.屋面通風氣樓由主骨架、次骨架組合而成，方便運輸及安裝;

　　3.主骨架、次骨架鋼骨結構制造方便，現有廠房可立即施工;

　　4.采光兼通風一體成型，成本低效果佳;

　　5.內置天溝，外形美觀，整體性優。

　　屋面通風氣樓施工流程及注意事項

　　Ⅰ前期準備及要求

　　根據現場的施工進度安排，提前2～3天將計劃中的材料運輸至現場，以保證工程的順利施工。

　　所有材料運至施工現場后，根據材料的特點進行分類堆放。

　　1)骨架

　　骨架直接堆放在平整的地面上，在骨架與地面之間使用方木進行隔離，已防止被泥漿污染。

　　2)圍護板

　　圍護板為薄鋼板壓制成型，本身具有怕折怕污染的特性，所以其堆放要至于平整的場地上，并使用方木與地面隔離，同時保證板材形成高低堆放，以利于板材中的冷凝水的排放。板材堆放地點要遠離施工現場的鋼材加工范圍，防止鐵屑飛濺難以清除，造成板材表面生銹。

　　3)配套附件

　　工程中所有使用的配件如螺栓、自攻釘、膠泥、硅膠等按照品種規格分類堆放與工地臨時倉庫中，并有專人管理。

　　Ⅱ 屋面通風氣樓施工方案

　　在屋面通風氣樓安裝前，根據現場的工作面，對相應的軸線、尺寸位置標高等控制點，并進行復測。在每進行下一道工序施工前必完成上一道工序的驗收工作。

　　A 屋面通風氣樓骨架安裝

　　(1) 由地面安裝工人根據圖紙將所安裝使用的骨架水平運輸至相應的施工區域的地面上;

　　(2) 由屋面安裝工人使用手拉葫蘆等工具將骨架垂直運輸至屋面上安裝位置，并使用螺栓臨時固定，并在核對無誤后進行終固定。

　　(3) 安裝流程：

　　B 屋面通風氣樓圍護板安裝

　　(1) 圍護板由人工將其有堆放區地面運輸至上料區地面餅分開堆放。搬運時人員間隔距離不大于3m，以防止板材被折斷。

　　(2) 運輸方式：

　　地面：由人工借助兩輪車一塊一塊的搬運。

　　垂直：因本工程板材過長，無法使用吊車運輸，所以采用人工方法，設置細鋼絲繩，使用套管加繩索將屋面板運輸至屋面。

　　屋面：由人工一塊一塊的搬運。

　　(3) 根據圖紙要求，在屋頂通風器上進行第一塊板的定位、安裝。圍護板應水平。在第一塊正確安裝后，方可進行后續板材的安裝。

　　注意：屋面板鋪設方向需背離當地常年風向。

　　面板施工安裝

　　旋轉支柱與屋頂梁連接

　　電機與骨架的安裝

　　(4)在安裝過程中，板與板之間的搭接至關重要，必須嚴格按照操作規范進行。在屋面板上行走必須穿絕緣軟底鞋，嚴禁踩踏屋面板的高肋。同時在施工中，一定要注意屋面板的清潔工作，做到落手清。已防止屋面有鐵屑銹蝕和劃商屋面板。

　　(5)安裝流程：

　　C 收邊安裝

　　骨架與泛水的細部連接

　　面板與骨架之間的連接

　　在骨架、維護板安裝完成后立即進行收邊的安裝等細部工作。

　　收邊安裝前，必須對安裝部位進行清理工作，保證干凈，干燥。同時，在安裝完成后立即進行清掃工作。

　　收邊安裝中，要嚴格注意相互間的連接，所有接縫處按圖紙要求使用硅膠或膠泥密封。所有連接件連接完好無損。
